Чем КДЭ отличается от КД

Оба исполнения работают по одному принципу: гантелеобразный баллон расширяет суженную кардию. Разница в способе установки и материале. КД вводится напрямую и сделан из поливинилхлорида с диаметром 8,0 мм, у него нет отдельной отводной трубки для раздувания, а проксимальный конец просто закрывается заглушкой. КДЭ заводится с помощью эндоскопа, сделан из силикона, заметно шире (наружный диаметр 14,0 мм) и имеет открытый дистальный конец, а раздувание баллона происходит не через основной канал, а через отдельную отводную трубку с адаптером и крышкой. Такая раздельная конструкция удобна именно при эндоскопической установке: основной канал остаётся свободным для работы с эндоскопом, а раздувание баллона контролируется отдельно.

Устройство

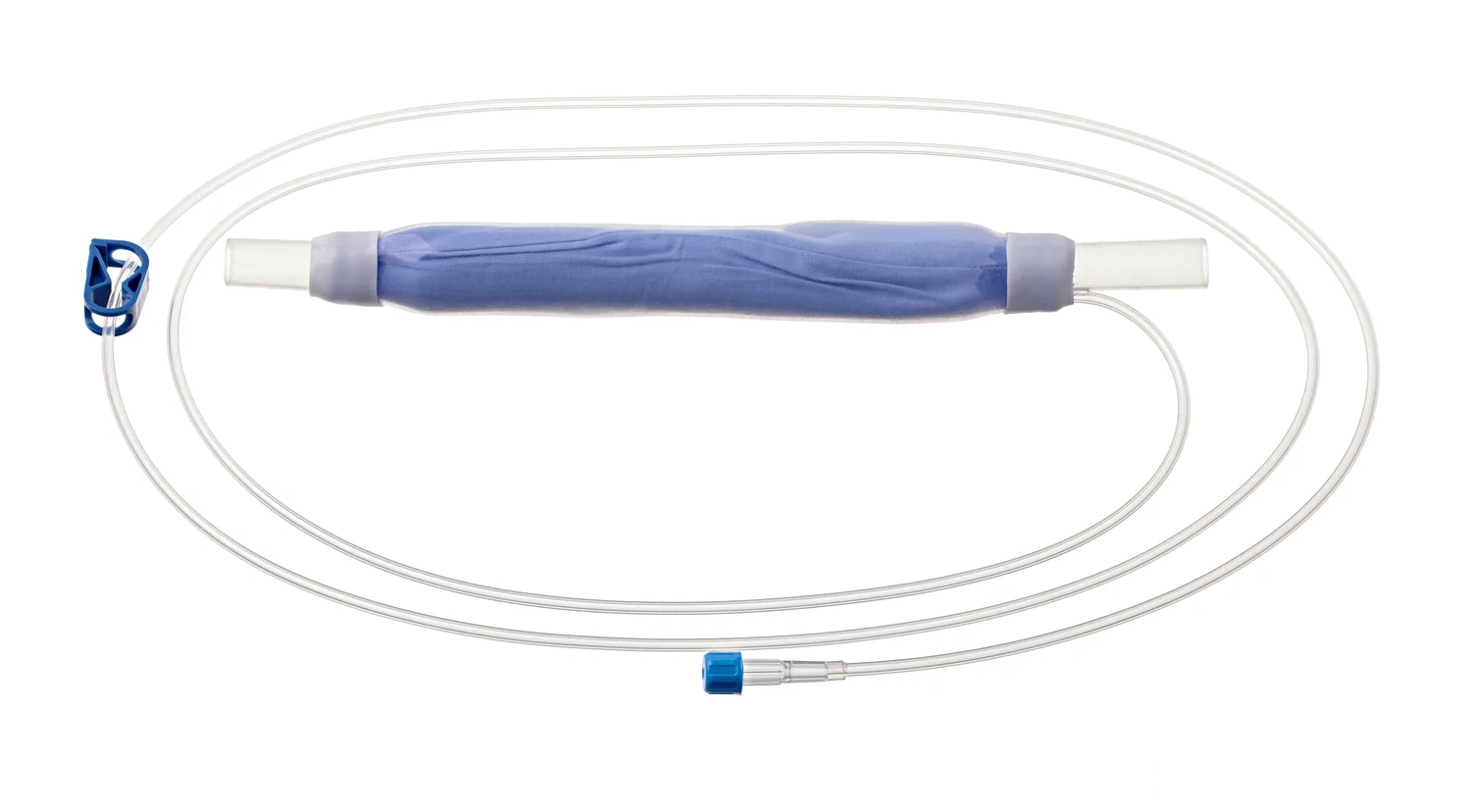

КДЭ выполнен в виде одноканальной силиконовой трубки с открытым дистальным концом. Наружный диаметр 14,0 мм, внутренний диаметр 12,0 мм. Баллон двухслойный: силиконовый и тканевый, гантелеобразной формы, длиной 160 мм, фиксированно-раздувной. Расстояние от начала трубки до конца баллона 240 мм. С двух сторон баллона нанесены рентгеноконтрастные метки для контроля положения в пищеводе. К баллону подсоединена отдельная отводная трубка длиной 1000 мм с адаптером и крышкой, именно через неё баллон раздувают.

Зачем нужна гантелеобразная форма

Гантелеобразная форма баллона обеспечивает его правильное расположение при расширении кардии: два более широких участка по краям удерживают баллон на месте по обе стороны от сужения, а средняя, более узкая часть (талия) воздействует непосредственно на суженный участок.

Технические характеристики

Часто спрашивают

Почему у КДЭ раздувание идёт через отдельную отводную трубку, а не через основной канал, как можно было бы предположить? Основной канал КДЭ открыт с дистального конца и используется совместно с эндоскопом при установке, поэтому его нельзя занимать под раздувание баллона. Отдельная отводная трубка с адаптером решает эту задачу независимо, не мешая работе с эндоскопом.

Максимальные диаметры баллона у КД и КДЭ одинаковые (40/35/37 мм), значит ли это, что расширяющий эффект у них одинаковый? Сами параметры баллона (диаметр дистальной части, талии и проксимальной части) в присланных данных действительно совпадают у обоих исполнений. Разница между КД и КДЭ, судя по всему, именно в способе установки и материале трубки, а не в силе или характере расширения, которое обеспечивает баллон.
