Т-образная или У-образная: как выбрать форму

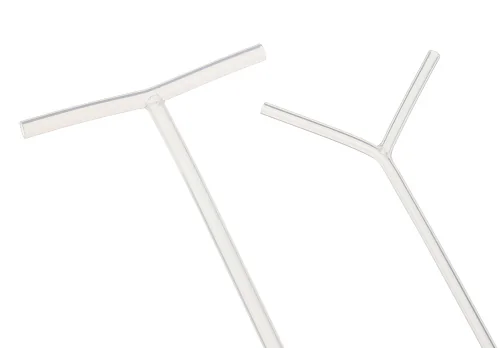

Обе трубки решают одну задачу — дренирование желчных протоков, но форма подобрана под разную анатомию. ТС-Т устроена как одно внутреннее колено (90 мм), уходящее в проток, соединённое под прямым углом с одним наружным коленом (200 или 240 мм), которое выводится наружу. ТС-У сложнее: у неё два внутренних колена по 45 мм, расположенных под углом 90° друг к другу, что удобно, когда дренаж нужно завести сразу в два ответвления протока (например, в области его разветвления), а не в один-единственный канал. Оба внутренних колена ТС-У соединяются с общим наружным коленом (200 мм) под углом 135° с каждой стороны.
Устройство
Обе трубки изготовлены из силиконовой резины. У ТС-Т внутреннее колено 90 мм соединено с наружным коленом (200 или 240 мм в зависимости от размера) под углом 90°. У ТС-У два внутренних колена по 45 мм расположены под углом 90° между собой, а каждое из них соединяется с общим наружным коленом длиной 200 мм под углом 135°. Усилие разрыва наружного и внутреннего колен у обеих трубок — более 20 Н, это показатель механической прочности материала на разрыв в месте соединения колен.
Технические характеристики: ТС-У
| Модель |
Наружный диаметр, мм |
Внутренний диаметр, мм |
Длина наружного колена, мм |
| ТС-У-3/200 |
5,0 |
3,0 |
200 |
| ТС-У-5/200 |
7,0 |
5,0 |
200 |
| ТС-У-7/200 |
9,0 |
7,0 |
200 |
| ТС-У-9/200 |
11,0 |
9,0 |
200 |
| ТС-У-11/200 |
13,0 |
11,0 |
200 |
Технические характеристики: ТС-Т
| Модель |
Наружный диаметр, мм |
Внутренний диаметр, мм |
Длина наружного колена, мм |
| ТС-Т-3/200 |
5,0 |
3,0 |
200 |
| ТС-Т-3/240 |
5,0 |
3,0 |
240 |
| ТС-Т-5/200 |
7,0 |
5,0 |
200 |
| ТС-Т-5/240 |
7,0 |
5,0 |
240 |
| ТС-Т-7/200 |
9,0 |
7,0 |
200 |
| ТС-Т-7/240 |
9,0 |
7,0 |
240 |
| ТС-Т-9/200 |
11,0 |
9,0 |
200 |
| ТС-Т-9/240 |
11,0 |
9,0 |
240 |
| ТС-Т-11/200 |
13,0 |
11,0 |
200 |
| ТС-Т-11/240 |
13,0 |
11,0 |
240 |
Срок годности
5 лет.
Регистрация
Номера реестровых записей из реестра российской промышленной продукции (РРПП): 10899721 (gisp.gov.ru) и 10899717 (gisp.gov.ru).
Часто спрашивают
Почему у ТС-Т есть выбор длины наружного колена (200 или 240 мм), а у ТС-У только 200 мм? В присланных данных для ТС-У указана только одна длина наружного колена по каждому диаметру, для ТС-Т — две. Это может быть особенностью именно этой линейки, а не общим правилом, поэтому если нужна ТС-У с более длинным наружным коленом, стоит уточнить у поставщика отдельно.
Что означает “усилие разрыва более 20 Н” на практике? Это минимальная сила, которую выдерживает соединение колен трубки, прежде чем оно порвётся. Показатель важен, если трубку фиксируют с натяжением или она подвергается механической нагрузке при установке и эксплуатации, чем выше это значение, тем надёжнее соединение колен.
