Чем ЗТДСК отличается от ЗТДС и когда это важно
По отверстиям, диаметрам и размерному ряду ЗТДСК полностью повторяет ЗТДС: те же 25 круглых отверстий по спирали с шагом 60 мм и тот же диапазон №14-36. Разница в одной детали: у ЗТДСК на расстоянии 90 мм и 150 мм от начала зонда установлены два уплотнительных кольца. Они нужны там, где важно зафиксировать герметичность в месте ввода зонда (например, при подключении к дополнительному оснащению или когда нужна дополнительная фиксация в проводнике), поэтому ЗТДСК стоит брать именно под такую задачу, а не как более “продвинутую” замену обычному ЗТДС по умолчанию.
Устройство

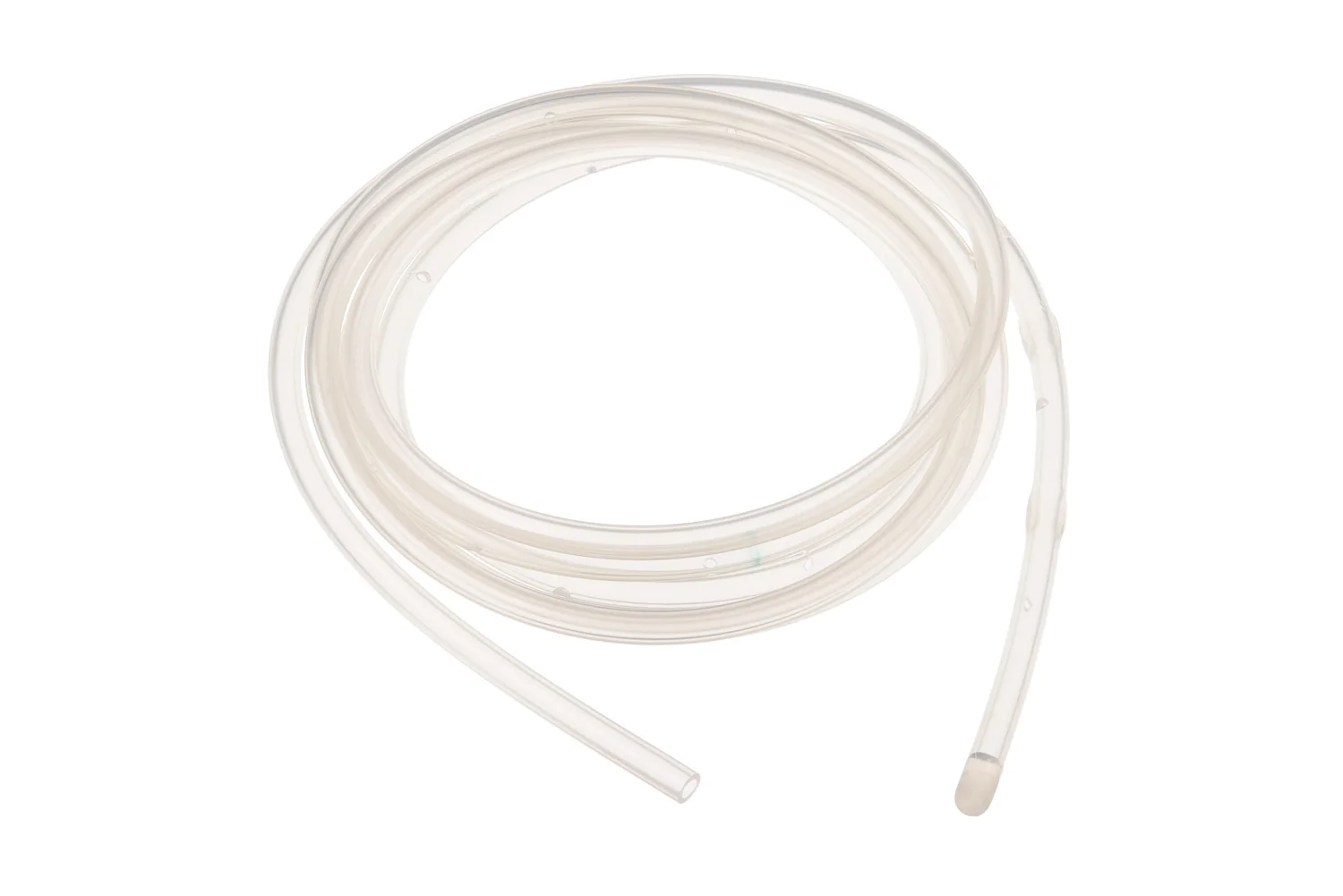

Одноканальная силиконовая трубка с закруглённым наконечником. По спирали расположены 25 боковых круглых отверстий: первое в 60 мм от начала зонда, каждое следующее ещё через 60 мм. В 10 мм от последнего отверстия нанесена одна цветная метка. Дополнительно на трубке стоят два уплотнительных кольца: на расстоянии 90 мм и 150 мм от начала зонда. Общая длина зонда от 2000 до 3500 мм, конкретную длину и число отверстий согласовывают при заказе.
Технические характеристики
| Размер по Шарьеру |
Наружный диаметр, мм |
Внутренний диаметр, мм |
Длина, мм |
Кол-во отверстий |
| №14 |
4,6 |
2,6 |
3000 |
25 |
| №15 |
5,0 |
3,0 |
3000 |
25 |
| №16 |
5,3 |
3,3 |
3000 |
25 |
| №18 |
6,0 |
4,0 |
3000 |
25 |
| №20 |
6,8 |
4,0 |
3000 |
25 |
| №21 |
7,0 |
4,0 |
3000 |
25 |
| №22 |
7,3 |
4,3 |
3000 |
25 |
| №24 |
8,0 |
5,0 |
3000 |
25 |
| №25 |
8,3 |
5,3 |
3000 |
25 |
| №26 |
8,6 |
5,2 |
3000 |
25 |
| №27 |
9,0 |
5,6 |
3000 |
25 |
| №28 |
9,3 |
6,0 |
3000 |
25 |
| №30 |
10,0 |
7,0 |
3000 |
25 |
| №33 |
11,0 |
8,0 |
3000 |
25 |
| №36 |
12,0 |
8,0 |
3000 |
25 |
Длина 3000 мм в таблице базовая, реальный диапазон 2000-3500 мм, длину и количество отверстий согласовывают при заказе.
Срок годности и стерилизация
Поставляется нестерильным, срок годности 5 лет. Метод стерилизации перед применением: воздушный (сухой горячий воздух), согласно МУ 287-113.
Часто спрашивают
Зачем зонду два уплотнительных кольца, если у ЗТДС их нет вообще? Кольца создают дополнительную герметичность и фиксацию в самом начале зонда, там, где он проходит через вводное устройство или дополнительную оснастку. Для базового введения зонда через рот или нос без такой оснастки кольца не обязательны, поэтому линейка и разделена на два варианта: ЗТДС без колец и ЗТДСК с ними.
Почему кольца расположены именно на 90 мм и 150 мм от начала, а не ближе к рабочей части с отверстиями? Рабочая часть с отверстиями начинается на 60 мм от начала зонда и тянется дальше вглубь, а кольца стоят до неё, в зоне, где зонд обычно фиксируется у входа. Так кольца не мешают отверстиям выполнять их функцию сбора содержимого.
