Четыре модификации и когда какая нужна

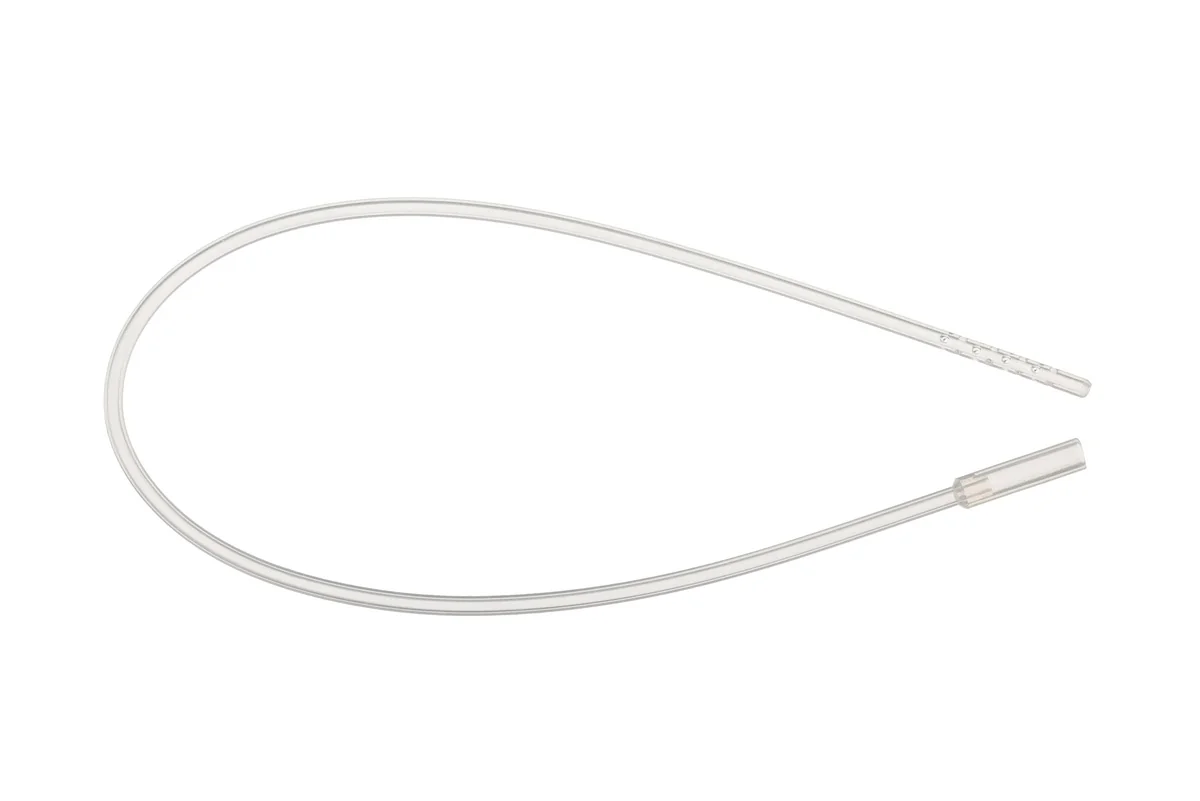

ДСХОР1 и ДСХОРр1 устроены одинаково: дренажная трубка длиной 200 мм с открытым дистальным концом и отверстиями, соединённая с отводной трубкой, общая длина 1200 мм. Разница между ними только в рентгеноконтрастности: ДСХОРр1 виден на рентген-контроле, ДСХОР1 — нет, поэтому рентгеноконтрастную модификацию берут, когда важно проверить положение дренажа снимком. ДСХОР1-Т выполнен иначе, в виде Т-образной трубки: дренирующая часть короче (100 мм), а отводящая часть значительно короче общей длины двух других моделей (300 мм против 1200 мм) — такая геометрия удобна, когда нужен более компактный дренаж с боковым отводом, а не длинная прямая трубка. ДСХОР1 №9 — самый компактный вариант: дренажная трубка с переходной трубкой для соединения с резервуаром, общая длина всего 360 мм, наименьший диаметр в линейке.
Устройство
Дренажная часть у всех моделей — трубка с открытым дистальным окончанием и боковыми отверстиями на определённом участке (длина перфорации указана отдельно для каждой модели в таблице). У ДСХОР1 и ДСХОРр1 дренажная трубка длиной 200 мм соединена с отводной трубкой, вместе они и составляют общую длину 1200 мм. У ДСХОР1-Т дренирующая часть 100 мм соединена перпендикулярно с отводящей частью 300 мм. У ДСХОР1 №9 дренажная трубка соединена с переходной трубкой для подключения к резервуару для сбора жидкости.
Технические характеристики
| Типоразмер |
Модификация |
Наружный диаметр, мм |
Внутренний диаметр, мм |
Длина перфорации, мм |
Общая длина, мм |
Кол-во отверстий |
| ДСХОР1-100 |
— |
7,5 |
5,0 |
100 |
1200 |
24 |
| ДСХОР1-200 |
— |
7,5 |
5,0 |
200 |
1200 |
42 |
| ДСХОРр1-100 |
рентгеноконтрастный |
6,5 |
5,0 |
100 |
1200 |
32 |
| ДСХОРр1-200 |
рентгеноконтрастный |
6,5 |
5,0 |
200 |
1200 |
56 |
| ДСХОР1-Т |
Т-образный |
5,0 |
3,0 |
100 |
300 |
16 |
| ДСХОР1 №9 |
— |
3,0 |
1,5 |
не указана |
360 |
16 |
Срок годности
5 лет.
Часто спрашивают
Почему у рентгеноконтрастных модификаций (ДСХОРр1) больше отверстий, чем у обычных (ДСХОР1), при том же участке перфорации? При одинаковой длине перфорации (100 или 200 мм) у ДСХОРр1 отверстий заметно больше (32 и 56 против 24 и 42 у ДСХОР1), при этом наружный диаметр у рентгеноконтрастной версии меньше (6,5 мм против 7,5 мм). Более частое расположение отверстий на более узкой трубке компенсирует меньший диаметр, поддерживая сопоставимую пропускную способность дренажа.
Все модификации подходят к одному и тому же резервуару РСдСЖ? В присланных данных указано, что дренажи предназначены для работы с резервуаром РСдСЖ, но отдельно не уточнено, все ли четыре модификации совместимы с одной и той же моделью резервуара или есть ограничения по диаметру отводной/переходной трубки. Перед заказом лучше уточнить совместимость конкретной модификации с вашим резервуаром.
