Пять видов переходников и когда какой нужен

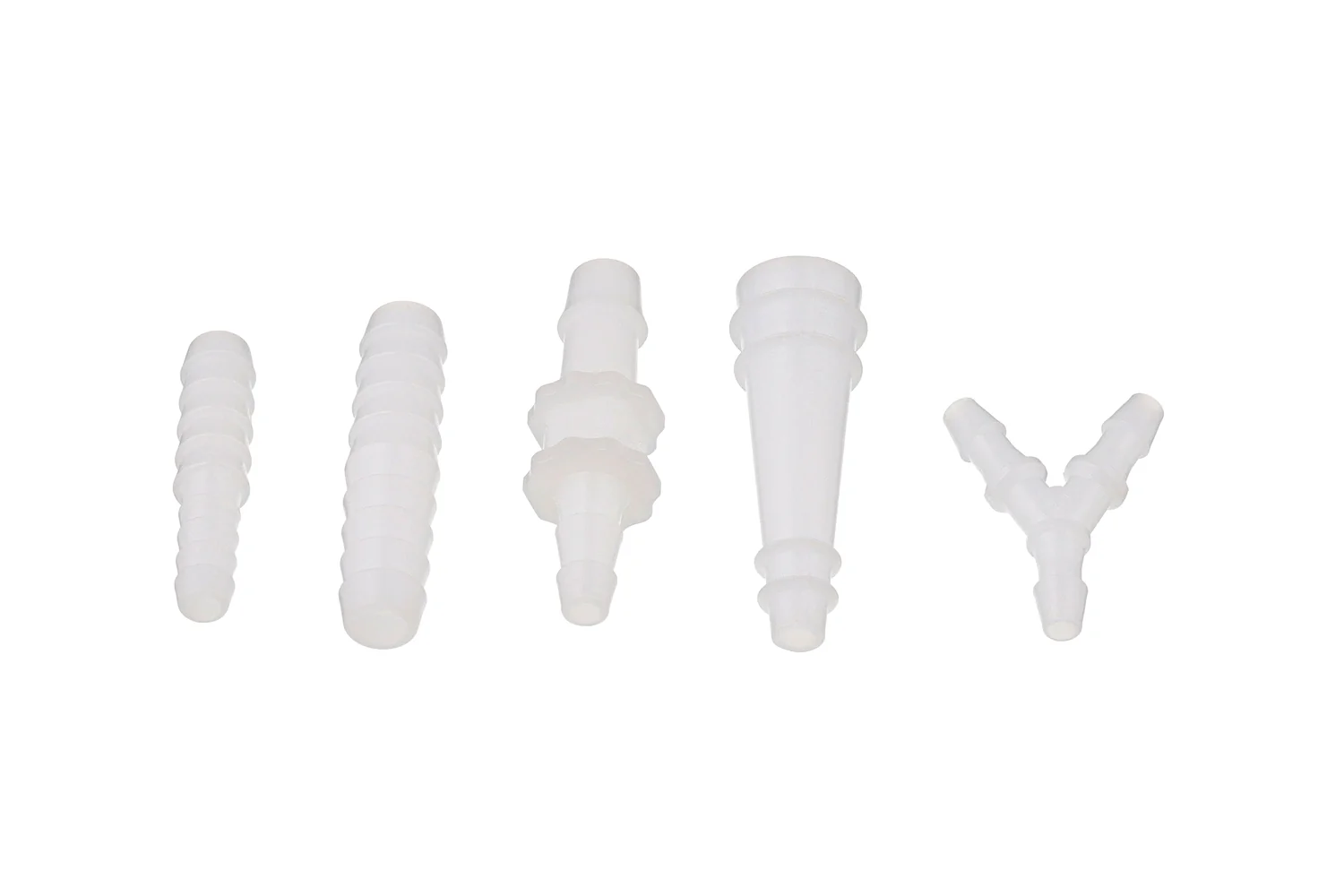

Все переходники решают одну общую задачу — соединить между собой трубки разного (или одинакового) диаметра, но делают это по-разному в зависимости от ситуации. Двухконический симметричный переходник нужен, когда соединяемые трубки одного диаметра, просто требуется промежуточное звено. Двухконический асимметричный, конический и штуцер, наоборот, рассчитаны именно на переход между разными диаметрами: у них два конца разного размера, конкретное сочетание диаметров подбирают под нужную пару “дренаж — зонд” или “дренаж — дренаж”. У-образный переходник — единственный в линейке не прямой, а разветвляющийся: он объединяет два отдельных канала в один или, наоборот, разводит один поток на два, это нужно там, где к одной системе подключают сразу два дренажа или канала.
Технические характеристики: двухконический симметричный
| Наименование |
d1, мм |
D1, мм |
d2, мм |
D2, мм |
Длина L, мм |
| 6/9 – 6/9 |
6,0 |
9,0 |
6,0 |
9,0 |
42,5 |
Технические характеристики: двухконический асимметричный
| Наименование |
d1, мм |
D1, мм |
d2, мм |
D2, мм |
Длина L, мм |
| 6/9 – 5/7 |
5,0 |
7,0 |
6,0 |
9,0 |
43,0 |
| 6/7 – 4,5/6 |
4,5 |
6,0 |
6,0 |
7,0 |
40,0 |
| 6/7 – 2,5/4 |
2,5 |
4,0 |
6,0 |
7,0 |
40,0 |
Технические характеристики: конический
| Наименование |
d1, мм |
D1, мм |
d2, мм |
D2, мм |
Длина L, мм |
| 4/6 – 11/13 |
4,0 |
6,0 |
11,0 |
13,0 |
49,0 |
Технические характеристики: У-образный
| Наименование |
Внутренний диаметр d, мм |
Наружный диаметр D, мм |
A, мм |
B, мм |
| 2/3 |
2,0 |
3,0 |
25,0 |
18,0 |
| 3/4 |
3,0 |
4,0 |
31,0 |
23,0 |
| 4/5 |
4,0 |
5,0 |
34,0 |
26,0 |
| 4/6 |
4,0 |
6,0 |
36,0 |
28,0 |
| 6/7 |
6,0 |
7,0 |
40,0 |
30,0 |
Переходной штуцер: типоразмеры
Выпускается в 5 типоразмерах, каждый под свою пару диаметров:
- 6,5/8,4 – 2,0/3,5
- 6,5/8,4 – 2,5/4,0
- 6,5/8,4 – 3,0/4,5
- 6,5/8,4 – 3,7/5,5
- 6,5/8,4 – 4,5/6,5
Регистрация
Номер реестровой записи из реестра российской промышленной продукции (РРПП): 10843692. Подробнее на gisp.gov.ru.
Часто спрашивают
Чем принципиально штуцер отличается от двухконического асимметричного переходника, если оба соединяют разные диаметры? У штуцера один из диаметров зафиксирован (6,5/8,4 мм) во всех пяти типоразмерах, меняется только второй конец. У двухконического асимметричного переходника оба диаметра меняются от модели к модели. То есть штуцер удобен, когда одна сторона соединения всегда одна и та же (например, стандартный диаметр дренажа), а асимметричный переходник — когда нужно гибко подобрать обе стороны.
Как понять, какой переходник нужен под конкретный дренаж и зонд? Нужно знать наружный диаметр той трубки, которую предстоит подключить с каждой стороны, и подобрать переходник, у которого внутренний диаметр соответствующего конца близок к этому наружному диаметру трубки, чтобы соединение было плотным.
